一、应用范围：

适用于餐厅、酒楼等餐饮业油烟净化;学校、医院、工矿企业事业单位食堂油烟净化;食品加工厂油烟污染治理等等。


二、工作原理：

蓝龙LLLP静电式油烟净化器，是利用异性相吸的原理，利用外加高压(14-16KV)直流电而形成二个机性相反的电场，在库仑力的作用下，使油烟粒子带电后向收集板移动排斥的力量附在收集版上，从而达到净化空气的目的。

该产品比同类产品设计更为合理，体积小，结构采用抽屉式，净化效率达95%以上，产品易于清洗维护，且安装简便。


三、技术特点：

高效：高效捕集不同粒径的油雾粒子，净化效率高，从根本上解决了污染转移问题。(欧美的发达国家均采用此技术)

灵活：模块化净化单元可以灵活组合，根据不同的净化处理量及净化率要求，单元数量可作适应性调整。

方便：模块化净化单元采用分体抽屉式结构，易于安装、维护、清洗特别方便。

先进：静电电源控制系统可自动调节电场强度，使净化设备在长期运行后仍保持较高的净化效率。

安全：安全系统设计周密，检修门被打开，高压电源即自动切断;高压电源精心设计成环氧树脂严密封闭的单元体，使用安全可靠;采用了大型机所运用的闪络跟踪技术，可配备远程控制系统，大大提高运行的安全系数。

经济：使用寿命长、节能高效(比传统技术节能50%以上)。

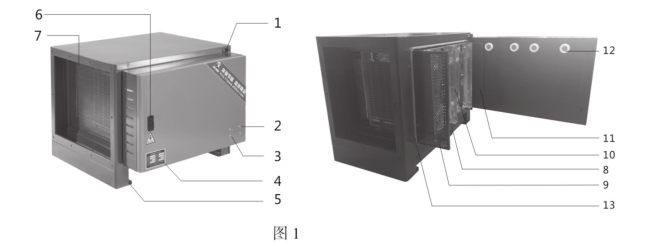

四、产品部件：

1.门轴防雨帽 2.工作指示灯 3.清洗提示指示灯

4.产品标牌 5、固定安装脚 6.电气箱门锁

7.进或出风法兰 8.油盘 9.前置过滤网

10.电场 11.后置过滤网 12.高压绝缘子 13.密封条

14、高压接线柱 15、中压接线柱 16.高压供应器

17、空气开关 18、行程开关 19、冷却风扇 20.接线排




21.高压区导电板通电触头   22.中压区导电板通电触头

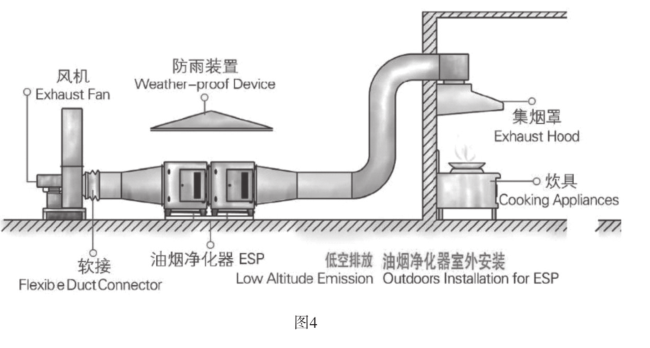

五、安装图示：

六、安装注意事项：

郑重警告：油烟净化器电气系统务必可靠接地

1. 净化系统内通风量应在净化器定额处理风量内;

2. 净化器安装应保证，否则，净化器收集的油会被风机吸出，或放油时不能将净化器内的油放尽;

3. 管道内风速应设计在8-10m/s;

4. 弯头中线半径≥1.5D(若不满足此条件，则变径风管会成倍增大)

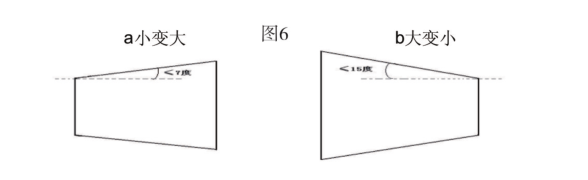

5. 变径管(小变大)斜边与轴线夹角≤7度(若不满足此条件，应考虑合理安装导流板。否则，净化器净化效率将大幅度降低，达不到最好净化效率)。

6. 变径管(大变小)斜边与轴线夹角≤15度(若不满足此条件，应考虑合理安装导流板。否则，净化器不能发挥其效能)。如图6(b)所示;

7. 净化器进风口之前应有一段≥2.5D的直管(若不满足此条件，应考虑合理安装气流均布和导流板，否则，净化不能发挥其效能);

8. 风机应安装减震器;

9. 风机进出风口应安装软连接;

10. 净化器必须可靠接地(净化器有3根线，红线和绿线接220V，黄绿线接地)


七、风向问题

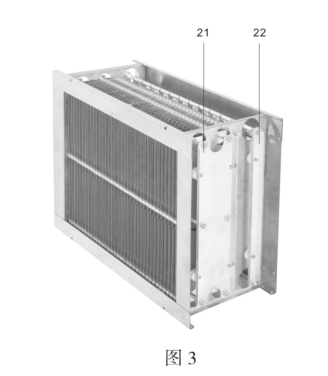

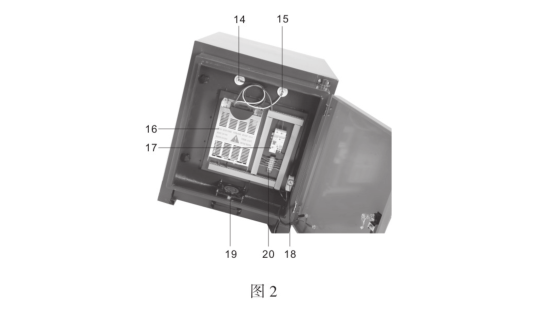

设备出厂均设定为左进风口(面对净化器电气箱的门，风向流动由左向右侧为左进风，反之为右进风)。若现场需用右进风，按图3所示之电场旋转180度(27标识与实际风向一致)，将弹簧接头由下方移至上方，再将图2中15、16上的电线兑换则完成了由左进风调整为右进风之过程。


八、通电测试

净化器有3根出线，红线和绿线接220V/AV，黄绿线接地，接地电阻应小于2欧姆。接通净化器电源，此时净化器绿灯开始闪烁，约3-5秒后，红绿灯同时亮起，电场有轻微连续平稳的“哧”静电放电声音，视为正常工作。

通电调试时，净化器内偶尔有连续“啪、啪”的高压放电声，此为正常现象。若出现连续“啪、啪。。。”的高压放电声，此时说明电场低压区有异常(诸如厨房点火用的纸屑、新安装的风管内残留的杂物)，此时应关闭净化器电源，打开电场清理异物，排除后重新启动净化器。如还有异常，请通知维修站。


九、使用

1. 净化器正常工作时，电场发出轻微的“哧”静电放电声。绿灯、红灯亮(图1中的3)

2. 在净化器工作时，偶然出现“啪、啪”的高压放电声，此为正常现象。

3. 净化器使用时出现绿灯闪烁，并伴有“啪、啪”放电声，此说明净化器需要清洗。若不清洗，净化器将自动判别后进入保护状态。

4. 净化器使用中出现红灯亮，绿灯不亮，此说明净化器已进入自动保护状态，停止工作。清洗电场后，净化器可进入正常工作状态。

5. 净化器应定期放油，防止净化器集油盘满后漏油。

6. 净化器的清洗周期为1-3个月(视使用情况可适当延长或缩短)

7. 严禁非专业人员拆装、调试、维修净化器，发生故障时应及时关闭电源，由本公司维修人员进行检修。


十、清洗保养

在确认电源断开的情况下打开电场仓门，依次取出各电场。(注意：在进行以上操作时不要碰伤电场主体或箱体上任何绝缘件，否则更换)

需清洗的部件：高压绝缘子、电场、机箱内导槽。

高压绝缘子清洗方法：用酒精对其进行擦拭，擦拭到看上去十分清洁为止。

电场清洗方法如下：

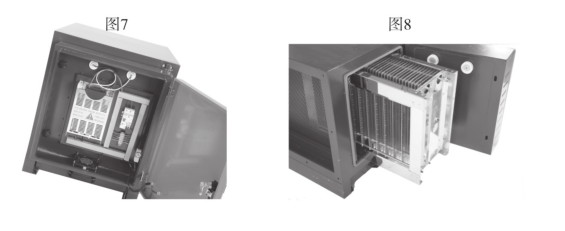

1.关闭净化器(如图7) 2.旋开门栓，双手取出电场(图8)

3.注意接触件位置(图9)

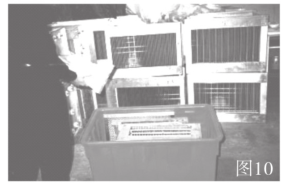

4.倒入工业烧碱，烧碱与水的比例为1:30，并加入40度热水浸泡约15分钟，再以清水冲洗5分钟。(图10)

5.清洗后应晾干，并依原方向放(图11)回静电机内并启动风机吹干。




十一、常见故障及排除

1. 开机红绿灯均不亮：

a、 查看220V电源是否接通，并查看电源线是否接错;

b、 查看清洗提示控制器上保险管是否断，若断则更换之(2A);

c、 查看空气开关是否合上;

d、 查看行和开关是否合上;

2. 开机红灯亮，绿灯也亮：

a、 输入电压太低;

b、 净化器超载;

c、 电场变形;

d、 绝缘材料击穿。

3、遇特殊情况，通知维修站修复。

4、净化器接22V电源，且火线和零线需在同一漏电开关下，如不在同一开关下，启动将会跳闸
